1/2通道KNX/DALI網關
KNX網關/DALI 網關是一個專為 EIB/KNX 智能樓宇控制系統設計的,用于連接 KNX 總線跟 DALI 總線, 作為 KNX 安裝系統跟 DALI 數字調光系統之間的接口,通過這個網關可以把來自 KNX 總線的報文轉換成 DALI 設備能識別的信息,信息中包含了 DALI 設備地址和命令,并發送到 DALI 網絡,實現對 DALI 設備 的控制,從而實現對各種帶有 DALI 鎮流器的燈具進行開關,調光,場景等功能,同時 DALI 網關可對 DALI 設備進行狀態查詢,故障檢測,并將狀態、故障信息轉換成 KNX 報文,反饋到 KNX 總線上。 KNX/DALI 網關有單通道和雙通道輸出兩種產品類型,每個通道能連接多達 64 個 DALI 設備,每個 DALI 設備通過使用一個 KNX 通訊對象能被直接開關,調光或亮度值控制。DALI 設備地址的分配可通過 手動方式或自動方式實現。同時,我們給 KNX/DALI 網關提供了一個調試軟件工具(DCA 或 PC 軟件), 便于用戶更改 DALI 設備的地址、測試 DALI 設備、給 DALI 設備分配組和場景等。
型號

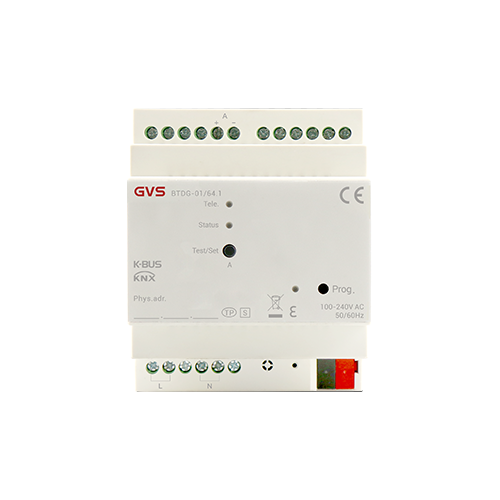

BTDG-01/64.1;BTDG-02/64.1
產品參數
尺寸:72mm ×90mm ×64mm重量:0.25KG外殼:塑料外殼,米白色產品名稱:1/2通道KNX網關/DALI網關
工作電壓:21-30V DC,通過 KNX 總線獲得 總線靜態電流:10.1mA/30V DC 12.3mA/24V DC 總線待機功耗:< 360mW
運行:–5 °C ... 45 °C
存儲:–25 °C ... 55 °C
運輸:–25 °C ... 70 °C
濕度:<93%,結露除外
存儲:–25 °C ... 55 °C
運輸:–25 °C ... 70 °C
濕度:<93%,結露除外
